一、设备定义

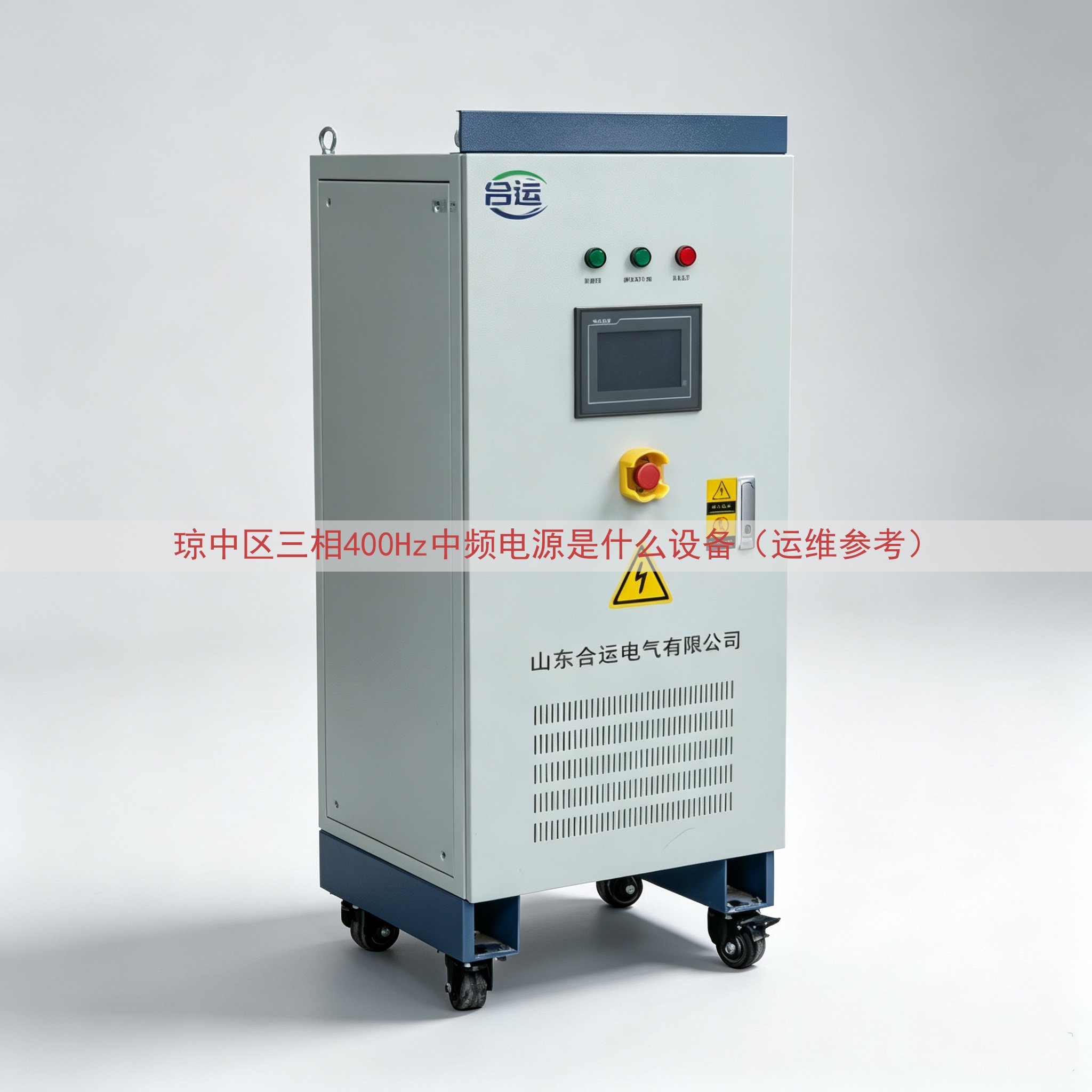

琼中区三相400Hz中频电源是一种将市电或直流电变换为三相400Hz交流电的电力电子装置。该设备服务于航空、雷达、导弹及舰船等军用或高端民用负载，因为这些负载的电机和变压器按400Hz设计，体积小、重量轻。在琼中区，此类电源常见于机场地面保障、科研院所试验室及军工维修车间。

二、设备组成与工作原理

三相400Hz中频电源由整流单元、滤波电容、逆变桥、输出变压器、LC滤波器及控制板构成。整流单元将50Hz市电整成直流，逆变桥通过PWM调制把直流逆变成高频脉冲，再经输出变压器和LC滤波器整形为纯净的400Hz正弦波。控制板负责输出电压、频率和电流的闭环调节，同时提供过压、过流、过热保护。

运维人员需明确，该设备不是简单变频器。它要求输出频率稳定在400Hz正负0.5%，电压总谐波畸变率低于3%，动态响应时间小于2毫秒。因此内部器件选型与普通工频电源不一样的，维修时不可随意替换。

三、技术参数（以常用机型为例）

四、现场运行环境要求

琼中区属于热带海洋性气候，高温、高湿、多盐雾。设备安装位置必须避开阳光直射和雨水飘溅。机柜底部需垫高100毫米以上，防止地面积水侵入。环境温度控制在0至40摄氏度，相对湿度低于90%且不结露。若在停机棚或露天环境使用，应配置专用防雨箱和除湿机。

接地系统采用TN-S制式，保护接地电阻小于4欧姆。中频电源输入侧加装避雷器，输出侧电缆采用屏蔽层双端接地。多台设备并列运行时，需检查相序一致，否则会引起环流导致跳闸。

五、日常巡检项目

运维人员每班次检查以下内容：

六、常见故障与处理参考

故障一：输出电压偏低但频率正常。先测量直流母线电压是否低于额定值，若正常则检查输出变压器抽头是否接触不良。故障二：启动后过流跳闸。脱开负载试机，若正常则说明负载侧短路或电缆绝缘下降。故障三：面板显示过热。清理滤网灰尘，测试风机电源及温控开关，往往因风道堵塞引起。

故障四：输出频率漂移。重点检查晶振和控制板供电电压，以及电位器是否氧化。故障五：运行中偶然断电后无法重启。查看接触器线圈和自锁触点，也可能是急停按钮未复位。所有维修操作前必须断开输入电源，等待直流母线放电至36伏以下。

七、维护周期与备件管理

每三个月清洁一次机柜内部，用压缩空气吹扫散热器与PCB板。每半年紧固一次主回路端子，并测量绝缘电阻，用1000V兆欧表测量输入输出对地应大于2兆欧。每年更换一次散热风机和输入滤波电解电容。功率IGBT模块按库存备件管理，^[1]存放环境需干燥，并用防静电袋封装。

八、设备操作注意事项

启动前确认负载开关处于分断位置，先合上输入断路器，等待1分钟让控制板自检完成。然后再启动逆变，缓缓加载。停机顺序相反，先减载至零，再按停止键，最后分断输入。严禁在带载状态下直接分断输入开关。雷雨天气时，非必要不进行带电巡检。

九、运行记录与档案管理

每台设备建立独立运行台账，记录每日开机时间、输出电压电流、故障代码及处理措施。琼中区域气候湿热，纸质记录易受潮，建议使用防潮笔记本或电子表格。重要维修更换操作需要两人复核，并在记录上签字确认。

关于中频电源的选型或维修报价，请直接查看网页上的联系电话沟通实际报价。山东运电气有限公司提供该类型设备的成套供应及现场运维支持，用户在琼中地区可参照本文内容结合设备说明书进行日常维护。
