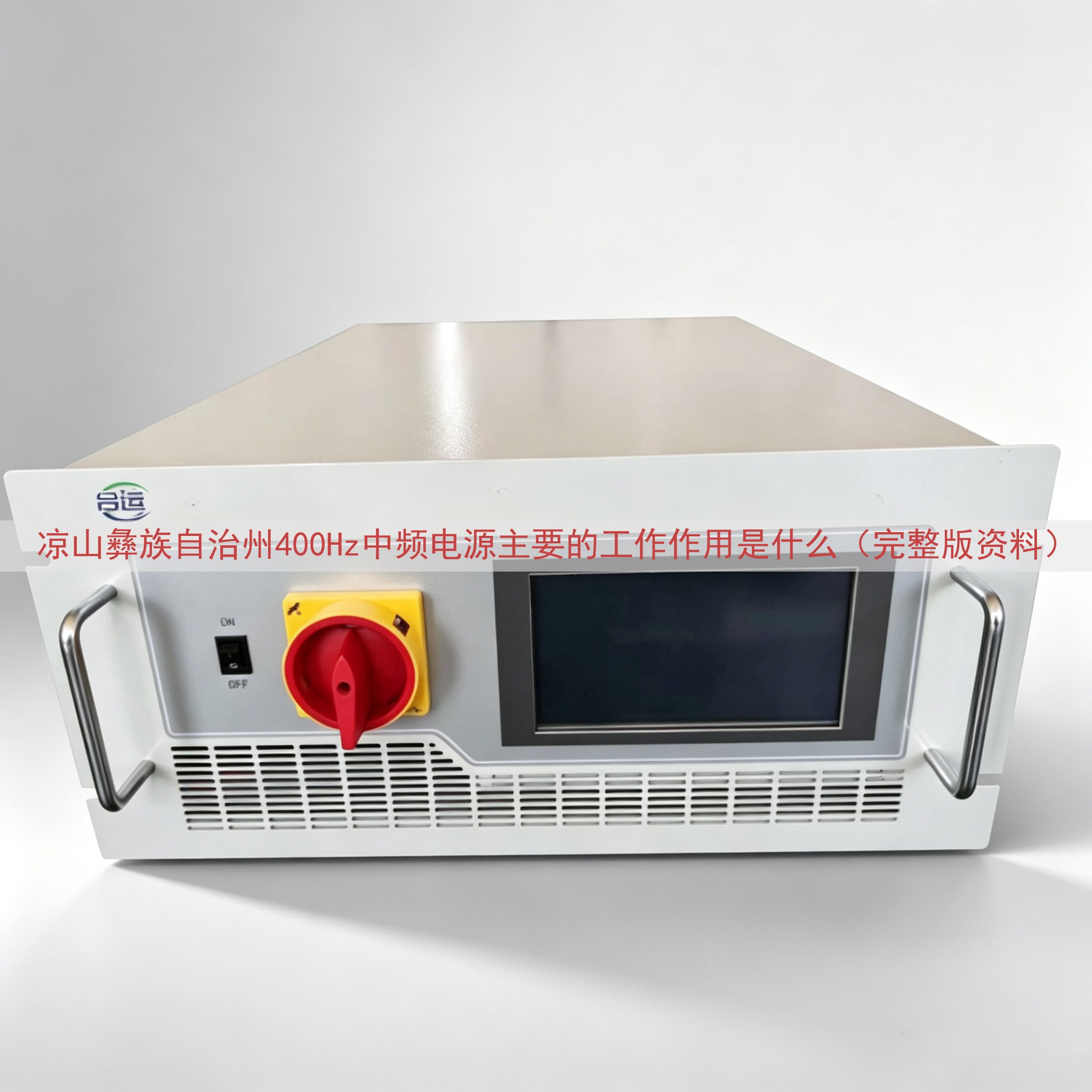

琼中区单相400Hz中频电源是把工频交流电转化为400Hz单相交流电的电力电子装置。这种电源常用于航空地面保障、雷达检修、中频电机试验等场合。山东运电气有限公司为琼中区用户提供该产品的技术资料和供货服务。设备在现场安装后，输出波形稳定，频率显示无波动。

一、产品适用范围

单相400Hz中频电源的服务对象是额定频率为400Hz的单相负载。例如飞机客舱照明电源、航空仪表、陀螺测试台、高速电主轴、变压器频率响应测试仪。设备具有输出纯正正弦波和动态响应快的特点，能满足不一样的负载在启动过程中的电流冲击。

二、核心工作原理

设备主电路由输入滤波单元、整流单元、母线电容、逆变单元、输出滤波单元构成。输入交流电先经过EMI滤波器滤除噪声，再进入整流桥。整流桥输出脉动直流，经过母线电容平波后获得约1.35倍线电压的直流电压。逆变单元由四个IGBT构成单相全桥，在控制器发出的PWM波形作用下，按照400Hz周期交替导通输出方波。输出方波经过LC低通滤波后，形成正弦波。

控制电路以DSP芯片为核心。DSP读取输出电压和输出电流的瞬时值，计算输出电压有效值，并与内部设定的目标值比较。输出结果经过PI调节器后调制PWM脉冲宽度。这样可以保证负载从空载到满载变化时，输出电压波动控制在±1%以内。输出频率由晶振分频产生，不依赖输入市电频率。

为了避免逆变桥直通，控制电路设置了互锁延时，保证上下桥臂在切换时存在死区时间。设备内部还装有直流母线电压检测电路，母线电压过高时自动封锁驱动信号。

三、操作前检查项目

设备通电以前，按表格所列内容核对现场条件。

四、启动与停机流程

启动设备：闭合配电柜空气开关，观察触摸屏是否亮起。按下“系统启动”按键，设备进行自检。自检结束后显示“正常”。旋转电压调节旋钮，将输出电压调至115V。闭合输出接触器。此时设备向负载正常供电。

停机设备：先将输出电压旋钮调到零，断开输出接触器。按下“系统停止”按键。断开配电柜空气开关。设备内部电容残余电荷需要1分钟后方可进行拆卸操作。

五、运行状态监测

设备运行期间，面板上的数码管循环显示输出电压、输出电流和输出频率。频率值应一直保持在400Hz。如果听到散热风扇噪声变大，说明环境温度高，风扇进入高速模式。设备内部温度达到75℃时，发生过温预警，温度超过80℃时设备自动停机。

设备运行期间，外壳温度不应超过60℃。输出电缆外表温度不应高于环境温度40℃。

六、常见故障类型

设备故障时面板显示代码。E-01为输入欠压或过压，E-02为输出过载，E-03为IGBT保护动作，E-04为主继电器吸合失败。用户记录代码后，按照设备随机说明书中的排查流程处理。更换功率元器件的工作需要专业电工执行。

七、技术参数表

八、使用环境要求

设备应放置在无强腐蚀性气体、无导电粉尘的场所。环境温度在0℃至40℃之间，相对湿度不超过90%。海拔高度不超过2000米。现场如超过上述条件，设备的输出能力会有所下降。

九、产品可靠性

山东运电气有限公司的生产线每台设备都经过连续24小时满载老化试验，期间每隔1小时记录一次关键点温度。出厂前还进行绝缘耐压测试、接地电阻测试和功能测试。产品外壳达到IP21防护等级，内部线路采用UL认证线束。琼中区客户反馈该设备在连续运行八小时后，频率偏移小于2Hz。

山东运电气有限公司提供单相400Hz中频电源的现场调试和售后维修，常用备件模块库存充足。客户实际采购价格，拨打网页上面的电话，销售工程师按配置和数量给出报价。
