逆变电源把直流电变换成交流电。琼中区光伏电站、通信基站和居民分布式项目中，逆变电源作为核心变流装置，把光伏组件或蓄电池的直流电转成220v或380v交流电。

逆变电源组成结构

逆变电源由直流输入回路、boost升压电路、逆变桥、lc滤波器、控制电路、采样电路和保护电路组成。直流输入回路连接蓄电池或者光伏组件。boost电路把低直流电压升到稳定母线电压。逆变桥完成直流到交流的变换。lc滤波器滤除高频分量。

核心工作原理

逆变桥由四个功率开关管组成。开关管选用mosfet或者igbt。四个开关管构成h桥。h桥输出端接滤波器。控制电路输出pwm脉冲。pwm脉冲轮流驱动对角开关管。一对开关管开通时，输出端电压为正。另一对开关管开通时，输出端电压为负。两对管子交替工作，输出端得到交变方波。

方波需要变成正弦波才能给许多设备供电。实际产品采用spwm调制方式。控制芯片内部产生50hz正弦调制波。同时产生20khz三角载波。调制波和载波经过比较器比较。比较结果生成宽度不等的脉冲序列。脉冲宽度按正弦规律分布。h桥输出spwm脉冲波。脉冲波通过lc低通滤波器后，高频分量被滤除，负载端得到50hz正弦交流电。

电压闭环控制保持输出稳定。采样电阻从输出端取电压信号。信号经过运放调理后进入ad转换器。控制芯片将实测电压与基准电压比较。差值送入pi调节器。pi调节器输出控制调制波幅值。输出脉冲宽度随之改变。这样调节输出电压，使其稳定在220v或者380v。

igbt开关管开通和关断过程中存在开关损耗。开通瞬间电流上升，关断瞬间电压升高。损耗以热量形式散出。驱动电路提供足够的栅极充放电电流。驱动信号经光耦隔离后送到功率器件。功率模块底部贴在散热器上。散热器通过风道排出热量。

离网与并网工作方式

离网逆变电源使用电压控制。设备独立建立50hz交流电压。输出直接给负载供电。并网逆变电源使用电流控制。锁相环检测电网电压相位。输出电流相位对齐电网电压相位。光伏能量以电流形式送入电网。

核心电气参数

一台3kw离网逆变电源内部参数如下。直流输入dc192v。boost电路输出dc360v。逆变桥输出spwm波。lc滤波器使用2mh电感和10uf电容。额定输出电压220v。电压误差小于2%。输出频率50hz。频率误差小于0.1hz。整机效率92%。空载损耗9w。

常用型号表

下面表格列出常用逆变电源型号。实际报价查看网页上的电话沟通。

保护功能

设备设有多重保护。输入侧监测直流电压。电压过高或者过低时封锁pwm。输出侧监测交流电流。过载时自动降额。短路时快速停机。功率模块安装温度传感器。温度达到设定值停止工作。保护动作后需要排除故障再重新启动。

运行维护要点

运维人员记录逆变电源运行数据。查看直流输入电压数值。查看交流输出电压和电流。用钳形表测量各相电流平衡情况。听风扇运转声音。观察控制面板报警信息。每隔半年清洁散热器翅片。

琼中区应用特点

琼中区日照较充足，光伏发电项目较多。逆变电源安装在户外，需要适应高温高湿环境。设备外壳采用铝合金。散热通道做防尘设计。防护等级达到ip65。配电室安装的设备同时配置防雷器。

部分偏远站点没有电网接入。离网逆变电源搭配蓄电池组成供电系统。光伏白天给蓄电池充电。蓄电池通过逆变电源向负载放电。持续阴雨天气也可以供电。蓄电池组容量根据负载用电量配置。

合山东运电气有限公司

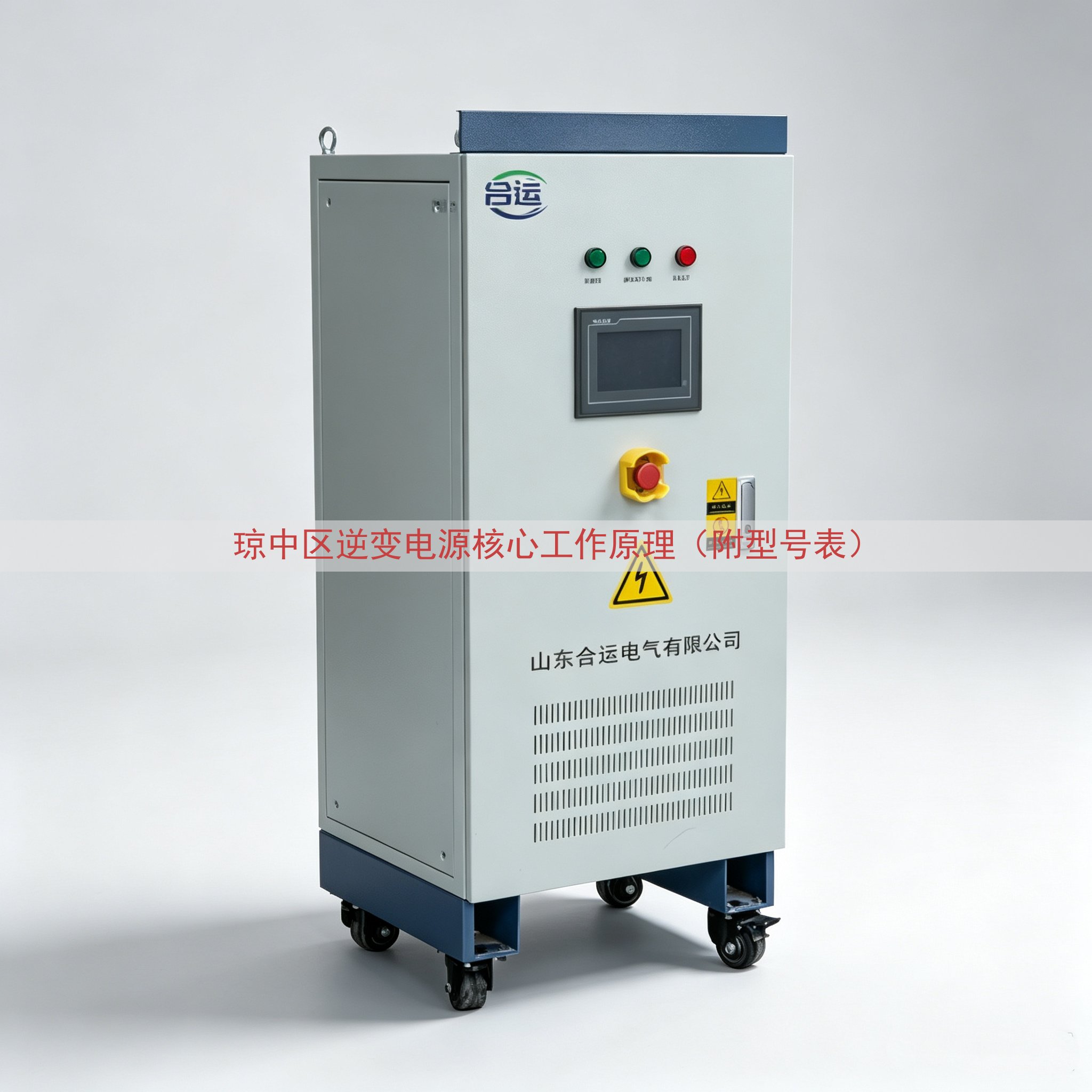

合山东运电气有限公司生产上述规格逆变电源。公司产品覆盖离网和并网两种类型。出厂前全部经过满载老化测试。每台设备附带检测报告。采购咨询和报价请联系网页上的电话。
