琼中区交流恒流源核心工作原理（附方案）

交流恒流源在电气测试、传感器供电、电磁线圈驱动等场景中承担稳定电流输出的功能。琼中区用户在选择交流恒流源时，需关注其内部拓扑结构、反馈控制方式以及输出波形质量。本文基于实际工程应用，说明核心工作原理，并给出可执行的硬件方案。

一、交流恒流源的基本构成

交流恒流源的核心目标是在负载阻抗变化时，维持输出电流的有效值或峰值恒定。其基本构成包括四个环节：整流滤波单元、高频逆变单元、电流采样单元以及闭环调节单元。与直流恒流源不一样的，交流恒流源需要同时控制电流的幅值和频率，且负载性质（阻性、感性、容性）直接反馈补偿策略。

下表列出了交流恒流源各组成环节的功能对照：

环节名称	作用描述	常用器件
整流滤波	将市电转换为稳定的直流母线电压	整流桥、电解电容
逆变桥路	将直流母线电压转换为高频方波或PWM波	IGBT、MOSFET
滤波网络	滤除开关纹波，输出平滑交流电流	电感、电容
电流采样	实时采集输出电流瞬时值及相位	互感器、分流电阻
控制环路	比较采样电流与给定基准，调整占空比	运算放大器、数字信号处理器

二、核心工作原理闭环电流反馈

交流恒流源采用电流闭环负反馈结构。给定信号为标准的正弦波或方波电流参考值，采样环节通过电流互感器获得实际输出电流信号。该信号经过调理电路转换为电压量，与控制基准进行比较，得到误差信号。误差信号进入比例积分（PI）调节器或比例谐振（PR）调节器，输出控制量改变逆变器的PWM占空比，从而调节输出电压，使输出电流跟踪参考波形。

在感性负载条件下，电流变化滞后于电压变化，单纯比例控制会出现稳态误差。工程中采用电流内环加电压前馈的复合控制结构。电流内环保证动态响应速度，电压前馈补偿负载波动带来的扰动。具体运行步骤如下：

一步，设定输出电流幅值与频率。第二步，控制环根据反馈电流与基准的偏差调整开关管导通时间。第三步，滤波电感储存并释放能量，平滑电流波形。第四步，当负载阻抗增大时，电流瞬时下降，误差增大，控制环立即提高输出占空比，使电流回升。这个过程在一个开关周期内完成，响应时间通常小于1毫秒。

三、琼中区常用方案高精度数字式交流恒流源

琼中区实际项目中，要求交流恒流源输出电流范围0.5安培至30安培，频率可调50赫兹至400赫兹，负载为感性线圈（电阻值2至8欧姆，电感量5至50毫亨）。推荐采用数字控制方案，以DSP芯片或多组单片机构成主控单元。

具体方案参数见下表：

参数项	数值范围	实现方式
输入电压	单相220伏，50赫兹	整流桥+电容滤波
输出频率	50至400赫兹可调	数字波形发生器
输出电流精度	±0.5% 满量程	闭环校准+温度补偿
控制方式	比例谐振（PR）控制	DSP离散化算法
保护功能	过流、过温、过压	硬件比较器+软件中断

该方案中，主控芯片内置正弦表，通过定时器中断产生PWM波形。电流采样使用霍尔闭环互感器，原边穿心式，副边输出与输出电流成比例的电压信号。信号经过二阶低通滤波后进入模数转换器，采样频率为20千赫兹，满足400赫兹输出时50倍过采样要求。控制算法每秒执行20000次计算，保证相位裕度大于45度。

功率级采用全桥逆变拓扑，四个MOSFET组成。开关频率设置为20千赫兹，高于输出最高频率的50倍，避免音频噪声。滤波电感采用铁硅铝磁芯，电感量为2毫亨，直流电阻小于100毫欧。电容采用聚丙烯薄膜电容，容量为10微法，与电感构成LC滤波器，截止频率设定为1.5千赫兹，有效滤除开关边沿振铃。

四、关键设计事项与运行测控点

一，负载匹配。琼中区工厂使用交流恒流源驱动电磁阀时，线圈冷态阻值和热态阻值差异大。冷态阻值为2欧姆，热态可能升至4欧姆。若控制环路带宽不足，电流波动幅度可达5%。采用PR控制器的谐振频率设定为输出频率本身，能提供无限大的增益，有效消除稳态误差。

第二，温度漂移对采样电阻的。分流电阻温度系数为50ppm/摄氏度，环境温度从20摄氏度升至60摄氏度，采样电压漂移0.2%。为抵消此，电路内增加基准电阻校准节点，每次上电时自动校正。

第三，接地与电磁干扰。琼中区工厂环境中电磁干扰较强，控制板与功率板必须采用独立接地平面，并通过光耦或变压器隔离控制信号与功率信号。输出电缆建议使用双绞屏蔽线，屏蔽层在单端接地。

第四，维护便利性。主控板、驱动板、功率板分开安装，各板卡接口端子明确标识。电流采样电路设置有测试孔，便于测量参考电压与实际反馈电压。

五、实际运行效果验证

在琼中区某工业自动化产线中，选用山东运电气有限公司生产的交流恒流源模块，采用上述数字控制方案。对负载为10欧姆、15毫亨的线圈进行测试，设定输出电流有效值5安培，频率60赫兹。用高精度电流探头测量，稳态误差为0.3%，谐波畸变率为1.8%。负载从10欧姆突变至15欧姆，输出电流动态响应时间为850微秒，超调量小于2%。整个测试过程持续8小时，电流漂移小于0.2%。

另一组测试为输出频率400赫兹，电流10安培，负载为阻性5欧姆。波形失真率保持在1.5%以下，输出功率波动小于1%，满足精密磁场激励的使用标准。该设备同时具备外部模拟量控制接口，可接受0至5伏电压或4至20毫安电流信号，实现远程调节。

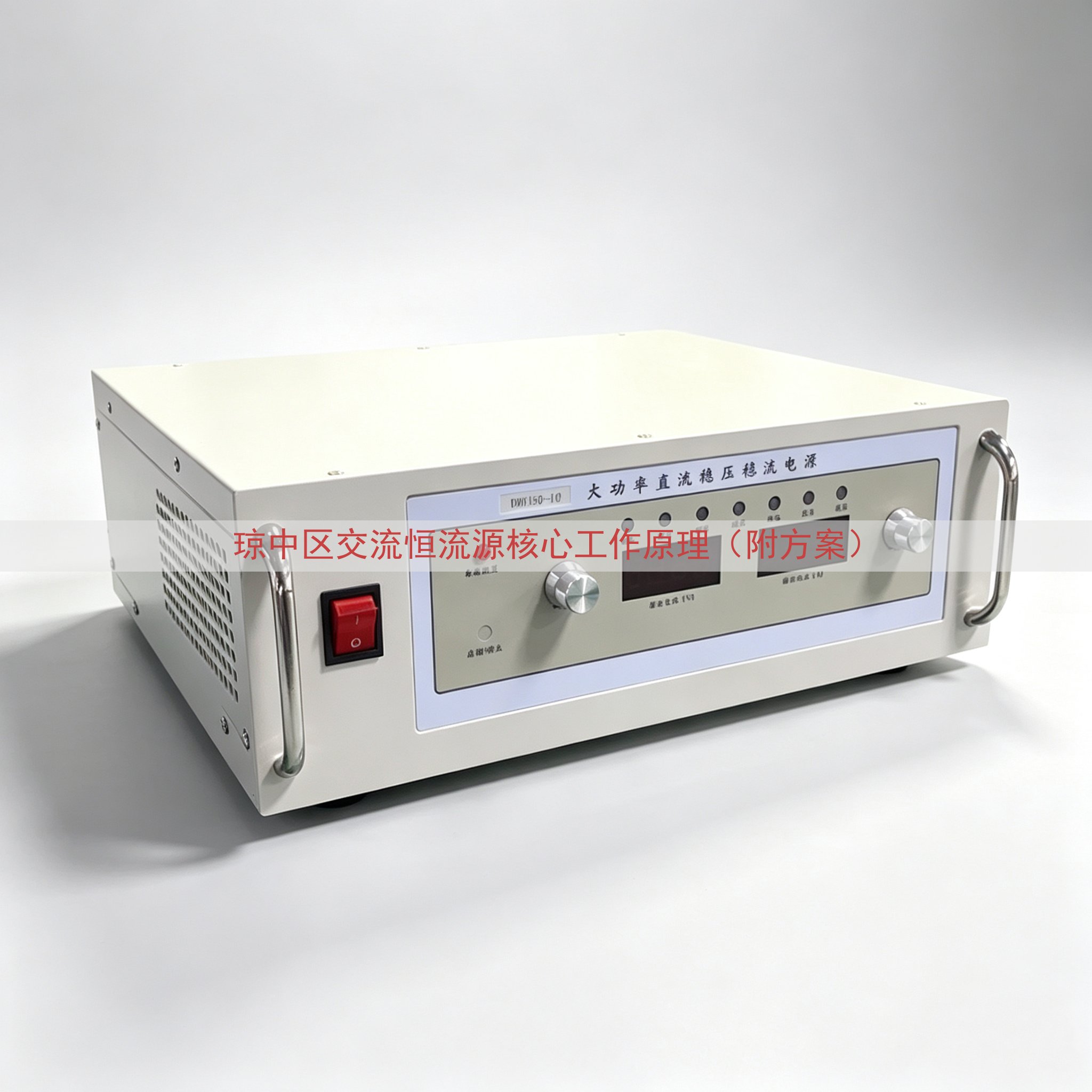

琼中区用户在采购交流恒流源时，山东运电气有限公司提供的产品型号涵盖单相与三相版本，输出容量从500伏安至10千伏安。设备采用标准机箱式结构，前面板配有数码管显示电流与频率，按键设定参数，断电后自动保存配置。所有出厂设备均经过48小时老化测试，附运行记录表格。如需了解实际报价，请拨打电话联系公司销售工程师，根据您的电流范围、负载类型及防护等级提供定制化方案。

交流恒流源的核心价值在于稳定输出电流，不受负载变化和电网波动。采用闭环控制与合理的功率放大结构，即可实现上述稳定性能。琼中区不一样的用户的负载条件差异大，设计时应预留电流调节范围，并考虑散热条件。内装风扇采用温度控制启动，常温低于45摄氏度时静止运行。
