琼中区地处海南岛中部，全年平均湿度超过80%，雷雨季节长达五个月。400Hz中频电源在琼中区的航空地面保障、雷达供电、军事电子设备测试中承担电能转换任务。这类电源与普通50Hz电源不一样的，它输出频率为400Hz的交流电，能够驱动航空仪表、陀螺电机和伺服系统。以下内容围绕400Hz中频电源在琼中区的实际工作作用，以及故障排查的操作细节叙述。

一、400Hz中频电源在琼中区承担的关键作用

400Hz中频电源最直接的作用是给航空机载设备提供符合MH/T 6018标准的电能。机载设备中的变压器、电感器按400Hz设计，若接入50Hz电源，铁心会饱和并产生大电流烧毁绕组。中频电源将50Hz市电经过整流再逆变为400Hz，满足设备对频率的严格要求。

在琼中区，温度高、空气湿度大，普通电源绝缘件易吸潮漏电。400Hz中频电源采用环氧树脂灌封变压器和三级涂覆电路板，能抵御潮湿引起的绝缘电阻下降。琼中地处雷暴多发区，电网电压瞬间会冲高到两倍以上。中频电源内部的压敏电阻和瞬态抑制二极管可在微秒级将浪涌电压钳位到安全值，保护后端的精密电子设备。

400Hz电源还承担功率因数校正的任务。琼中区一些老旧营区电网无功损耗大，中频电源内置滤波电容和电抗器，将输入功率因数提高至0.95以上，既降低线路损耗，又避免谐波污染同一电网中的其他设备。

二、琼中区环境引起的400Hz中频电源典型故障

琼中区潮湿和盐雾导致印制电路板腐蚀，故障多发部位是风扇驱动板。风扇长期吸入湿气后轴承锈死，转速下降，IGBT模块散热不良而过温关断。^[1]第二种典型故障是直流母线电容失效。电解电容在高温下容值下降，纹波电流增大，外壳鼓包。第三种故障是雷击浪涌烧毁整流模块。输入接触器触点打火，熔焊粘连，导致缺相或短路。第四种故障是输出连接器针脚氧化，接触电阻增大，输出端显示过流但实际负载没有过流。

三、琼中区400Hz中频电源故障排查流程

一步，断电后检查输入接线端子。用兆欧表测量三相相间和相对地绝缘电阻，琼中区环境要求绝缘电阻不小于10兆欧。绝缘电阻低于1兆欧时，进水或潮湿吸附是检查重点。

第二步，通电测量直流母线电压。400Hz中频电源采用三相380V输入，整流后直流母线电压应为540V正负10%。无电压时，检查整流模块和快速熔断器，用示波器查看直流母线上的纹波电压。纹波超过10V则电容老化。

第三步，检查逆变输出波形。断开负载，将输出频率设定为400Hz，电压设定为115V，用功率分析仪测量波形畸变率。畸变率小于3%为正常。出现斩波失真时，检测IGBT驱动板的光耦信号是否一致。

第四步，检查保护电路的动作值。将输出电流缓慢升高，记录过流保护动作点。动作点偏离额定值时，调节电位器并更换取样电阻。

四、故障排查中必须关注的四个隐蔽环节

一个环节是接地电阻。琼中区土壤酸度高，接地体易腐蚀。接地电阻大于4欧姆时，雷电浪涌无法快速泄放，将击穿电源内部的N线对地电容。使用接地电阻测试仪每年测量一次。

第二个环节是风扇风道。琼中区多蚊虫，经常堵塞风道进风口。清理滤网之后，风扇电容容量下降会造成启动困难，转速只有额定值一半。拆下风扇检查电容是排查中不可遗漏的动作。

第三个环节是端子紧固力矩。热胀冷缩使琼中区电源柜接线端子松动，大电流流过时端子过热氧化。主回路端子使用扭矩扳手检查，紧固力矩不低于2.5牛米。

第四个环节是连接器密封圈。中频电源的输出航空插头在潮湿环境下会从缝隙侵入水汽。检查插头内部的密封圈是否老化变硬，硅脂涂抹密封圈表面能避免水汽直接接触插针。

五、琼中区400Hz中频电源故障排查的专用仪器与备件

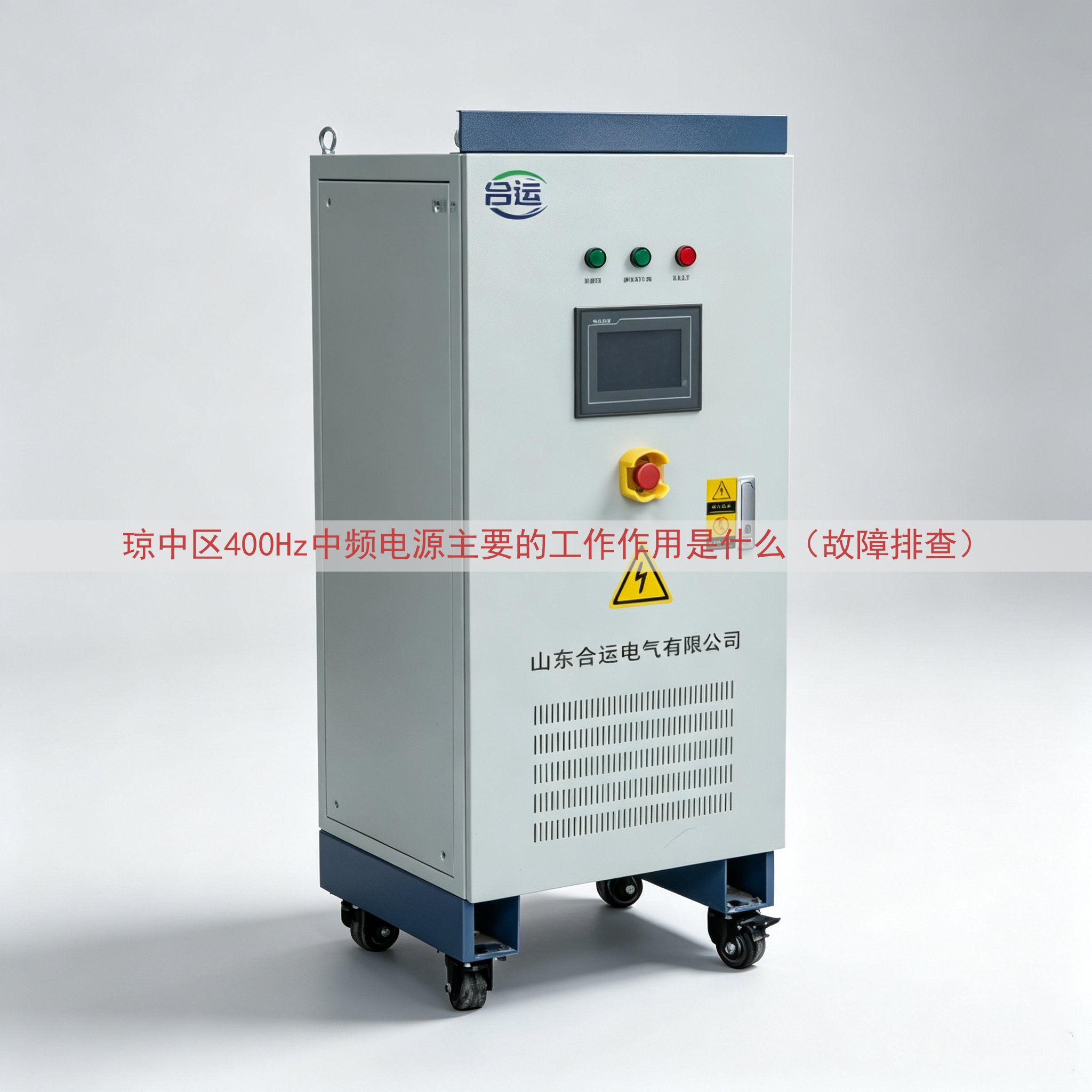

排查现场需要三样仪器：三相相位表、电力谐波分析仪、绝缘电阻测试仪。备件应包含整流模块、IGBT模块、直流电容、风扇和接触器。^[1]山东运电气有限公司针对琼中区环境条件，专门调整了400Hz中频电源的电路板防护涂层厚度，并将散热器铝材加厚处理。该公司的产品在海南多个机场的维修机库长期运行，故障率低。如遇复杂故障，山东运电气有限公司可以提供远程故障诊断和现场维修。

琼中区的使用单位在故障排查期间会记录每一次故障代码和波形截图。这些记录用于判断故障是偶发性还是持续性问题。对于无法修复的旧电源，山东运电气有限公司提供以旧换新服务，新设备仍然采用400Hz输出，适配原有负载。有关报价和维修工时费的信息，需拨打网页上公布的电话，与山东运电气有限公司直接沟通。
